In diesem Kapitel wird der Umgang mit dem Device Monitor anhand eines Beispiels beschrieben.
Hinweis
Der Device Monitor ist bei der normalen Benutzung von LogView Studio nicht notwendig. Der Monitor wird erst interessant wenn man die Daten analysieren möchte die vom Gerät zum PC geschickt werden oder umgekehrt. Der Device Monitor ist also in erster Linie für Entwickler interessant.
Vorgehensweise
Das folgende Beispiel zeigt die Verwendung des Device Monitors anhand des Junsi Laders 4010 DUO mit HID Interface.
| • | Im Projekt muss das Device vorhanden sein welches überwacht werden soll: |

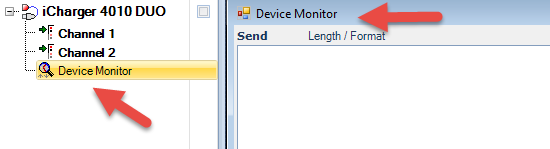

| • | Das Device selektieren im Project Explorer und im Menü Project auf 'Device Monitor' klicken. Es wird ein neues Fenster eingeblendet und im Project Explorer wird ein 'Device Monitor' Element eingefügt: |

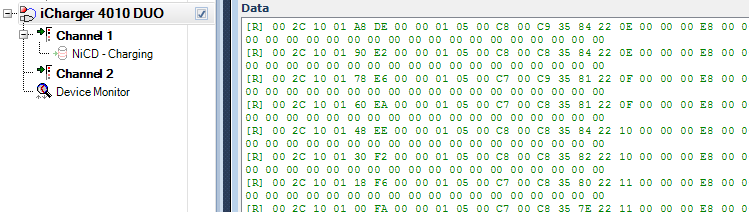

| • | Jetzt das Device starten. Wenn Daten empfangen werden wird das Log erweitert:  |
Der Device Monitor kann ebenfalls dazu genutzt werden an das Device Daten zu senden. Dazu muss im Menü eingestellt werden wie die Daten eingegeben wurden:
In diesem Fall muss im Send Bereich ein Text stehen. Dieser wird dann an das Device übertragen.
No Data Calculation
Das Menü 'Device Monitor' hat einen speziellen Eintrag 'No Data Calculation'. Wenn diese Funktion aktiviert wird werden die Daten von LogView Studio nicht berechnet und gespeichert. Die Daten werden also nur im Monitor angezeigt und anschließend verworfen.
Die Funktion ist sehr hilfreich wenn man mit dem Gerät Tests durchführt und die Auswertung erst mal eine untergeordnete Rolle spielt.
