Die Charts in LogView Studio können in sehr umfangreicher Art und Weise optisch angepasst werden.
Gestaltung der Achsen
Charts können grundlegend in drei verschiedenen Ansichten dargestellt werden:

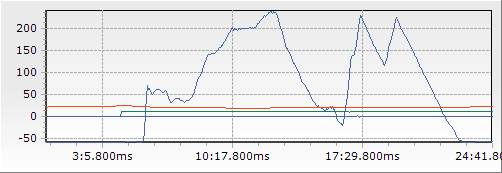

| • | Left only Es gibt nur eine Achse für alle Kurven.  |

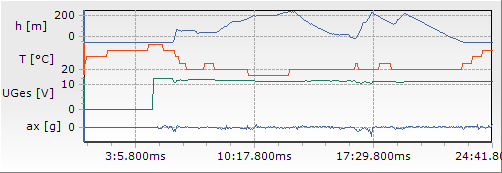

| • | Stack Jede Kurve hat eine eigene Achse auf der linken Seite. Alle Kurven sind übereinander gestapelt.  |

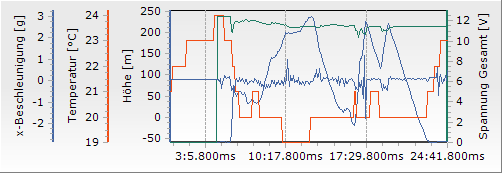

| • | LV Style Jede Kurve hat eine eigene Achse die entweder links oder rechts dargestellt wird.  |

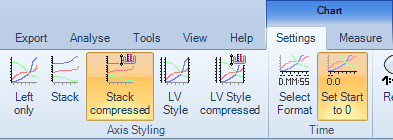

Die Auswahl der Ansicht erfolgt über das Menü 'Chart -> Settings':
Hinweis
Die 'compressed' Varianten kombinieren gleiche Kurven auf eine Achse. So lassen sich z.B. Zellspannungen auf einer Achse zusammenlegen.
Kontext Menü
Jede Kurve wird bei einem Chart im 'Chart Control' eingetragen. Über einen Rechtsklick auf eine Kurve bekommt man ein Kontext Menü für Anpassungen für die selektierte Kurve:
Das Menü bietet eine Fülle an Möglichkeiten die Kurve optisch aufzubereiten. Zusätzlich kann dort auch die Achse im Detail eingestellt werden (Endwerte, Offsets, ...).
